REBAR CONNECTORS

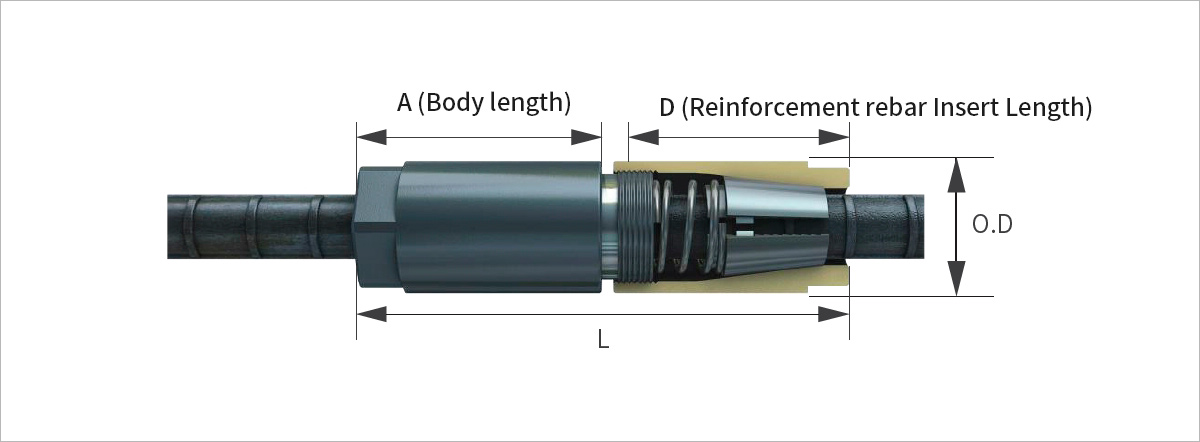

Type-A

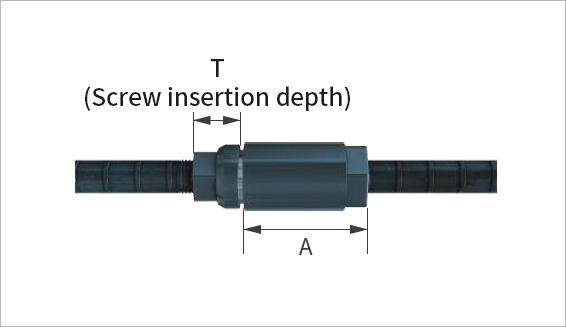

Type-B

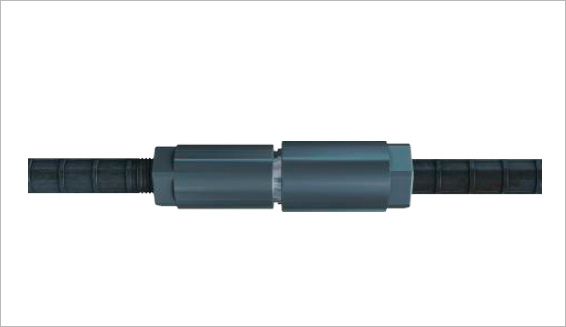

Transition Coupler
| type A | type B | |||||
|---|---|---|---|---|---|---|
| Model NO | Rebar Size | O.D [mm] |
Length(L) [mm] |
Depth(D) [mm] |
T [mm] |
A [mm] |
| D13 | D13 | Ø28 | 111 | 51 | 20 | 54 |
| D16 | D16 | Ø34 | 125 | 58 | 23 | 61 |
| D19 | D19 | Ø40 | 140 | 65 | 25 | 68 |
| D22 | D22 | Ø46 | 156 | 73 | 28 | 76 |
| D25 | D25 | Ø52 | 178 | 84 | 33 | 87 |
| D29 | D29 | Ø60 | 208 | 98 | 36 | 102 |
| D32 | D32 | Ø66 | 231 | 108 | 38 | 113 |
| D35 | D35 | Ø72 | 256 | 118 | 40 | 125 |
