유동 방지형 원터치 커플러

WELLSYS COUPLERS

원터치방식으로 간편하고 빠르게 철근 이음 작업이 가능합니다

제품소개

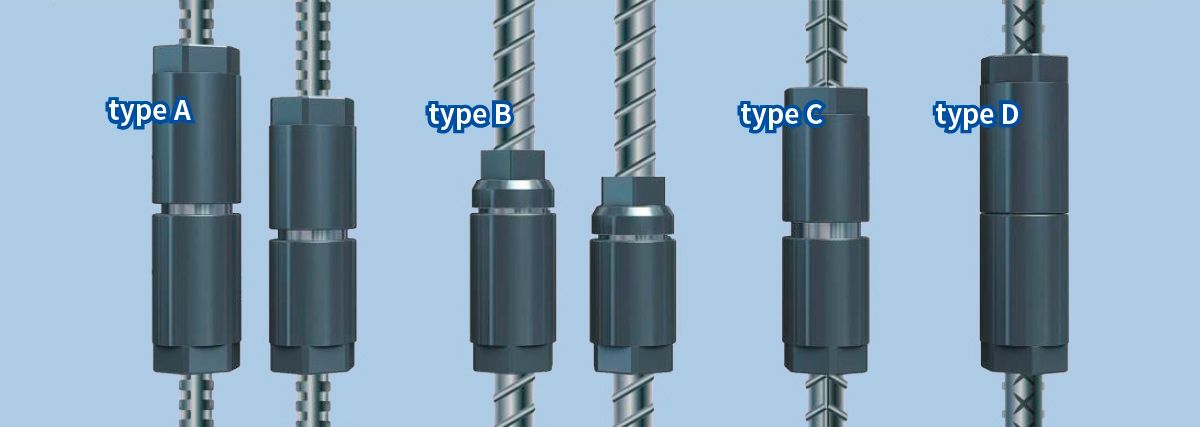

Standard Splice (Wellsys Type-A, Type-B, Type-C, Type-D)

일반적인 철근 이음 : 웰시스 커플러는 세계의 어떠한 철근 패턴에도 사용 가능 합니다.

TYPE(타입) BODY(하우징 유닛) SPECIFICATION(제원) LOCKING TYPE(조임 방식)
TYPE A Short Body
Long Body
일반 조임식 원터치 커플러 원터치+수동조임
TYPE B Short Body
Long Body
나사식 + 원터치 커플러 수동조임
TYPE C 슬립제로 원터치 커플러 유압식 조임
TYPE D Short Body
Long Body
원터치 커플러 조임 불필요

D TYPE(수출용), P TYPE(보급용)

  • 간편하고
    정확한 빠른시공
  • 탁월한 인건비,
    철근 절약
  • 구조적 우수성 인정
    (내진설계)

웰시스커플러 제품소개

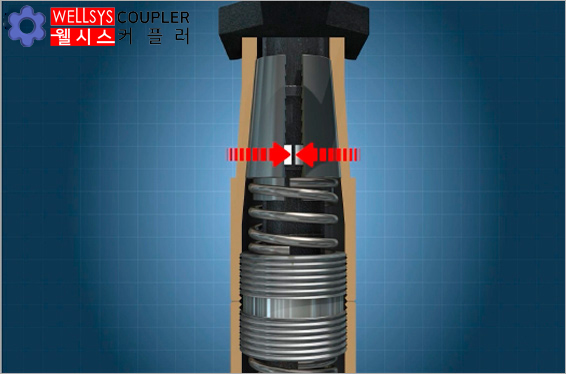

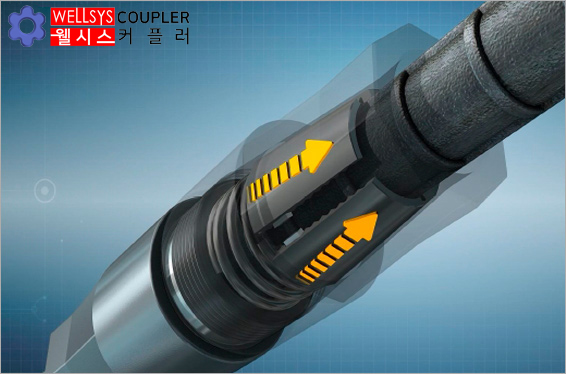

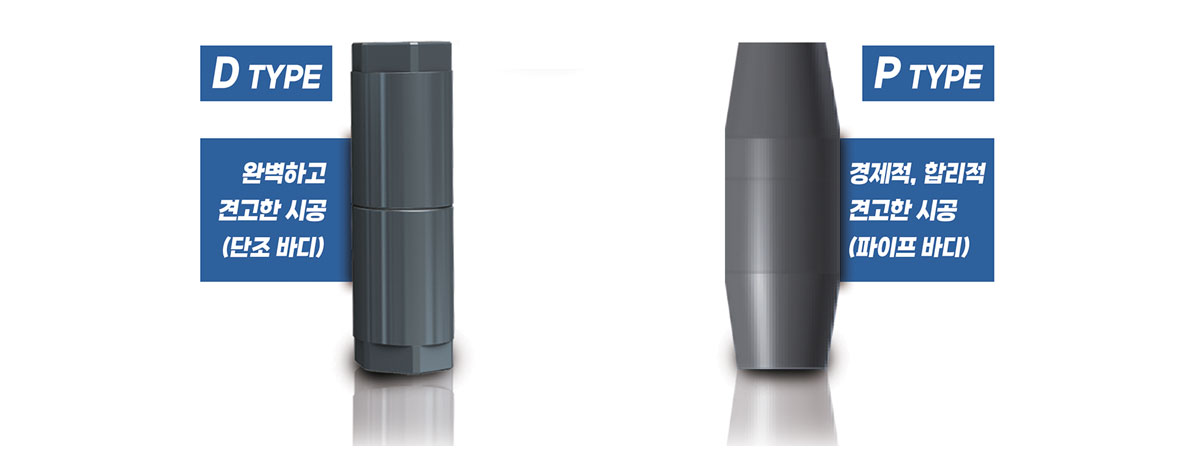

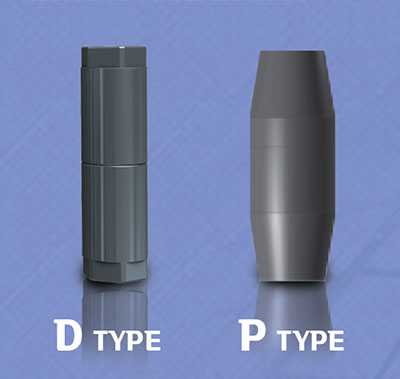

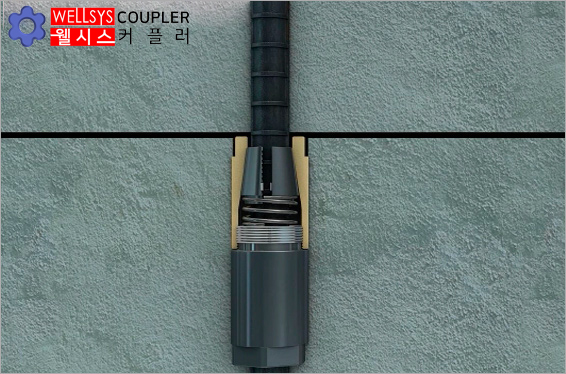

원터치 커플러( D TYPE(수출용) / P TYPE(보급용) )
  • - 철근에 커플러의 일측을 삽입하고, 이음 할 철근을 커플러의 다른 일측에 삽입한다.
  • - 철근에 별도의 가공이 필요하지 않음.
  • ※ 철근 삽입이 잘 안될 경우 철근 끝부분을 그라인더로 갈아 준 후 삽입
커플러 철근 사이즈 10mm 13mm 16mm 19mm 22mm 25mm 29mm 32mm
체결가능 허용 공차
(-1+2mm)
10mm
~ 12mm
13mm
~ 15mm
16mm
~ 18mm
19mm
~ 21mm
22mm
~ 24mm
25mm
~ 28mm
29mm
~ 31mm
32mm
~ 34mm

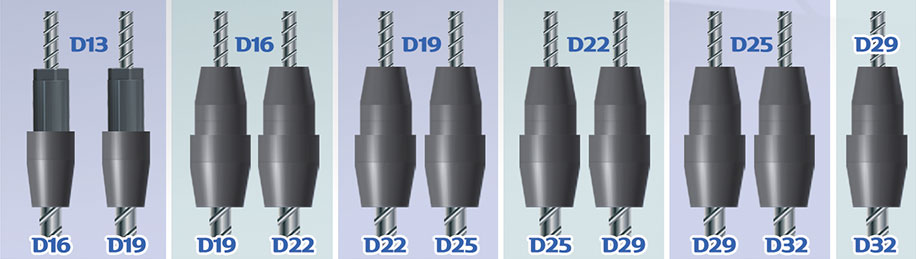

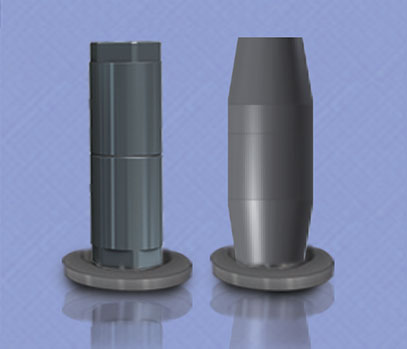

이경 커플러
  • - 설계에 따라 철근의 크기가 달라지는 경우 이경으로 연결 가능한 이음 커플러
D13 D16 D19 D22 D25 D29
D16 D19 D19 D22 D22 D25 D25 D29 D29 D32 D32
이경커플러로 연결가능한 타입 (D13 -> D16, D13 -> D19), (D16 -> D19, D16 -> D22), (D19 -> D22, D19 -> D25), (D22 -> D25, D22 -> D29), (D25 -> D29)

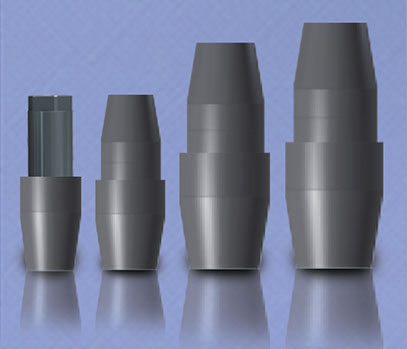

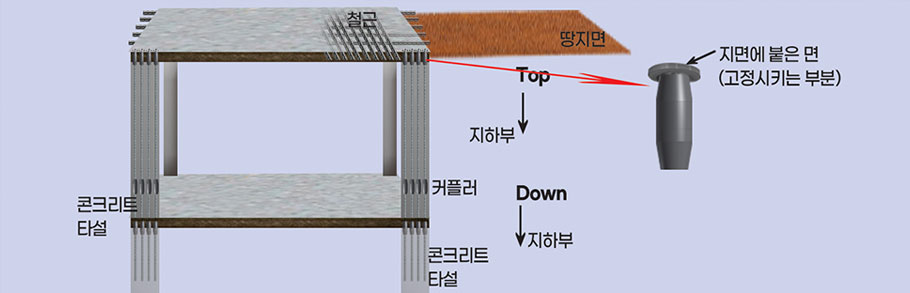

폼 세이브 커플러
  • - 공사현장의 Top-Down 방식의 공법에 사용되는 커플러
    (지하1층-치하2층-지하3층)

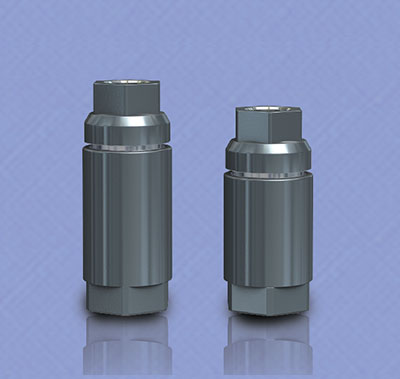

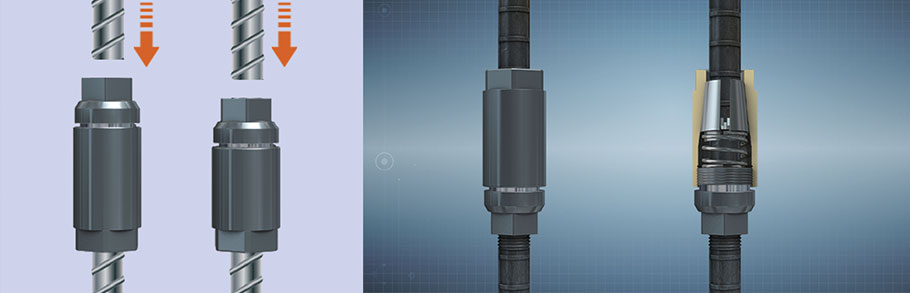

하이브리드 커플러
  • - 한쪽면에 나사 철근이 시공되어 있는 경우 원터치+나사를 절반씩 이음하는 방법

시공방법

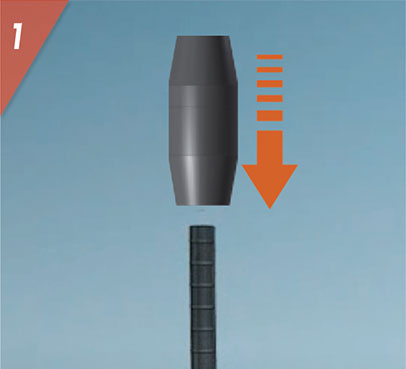

  • 꼽혀있는 철근에 커플러 한쪽을 먼저 깊숙히 들어갈 정도의 힘으로 삽입합니다.

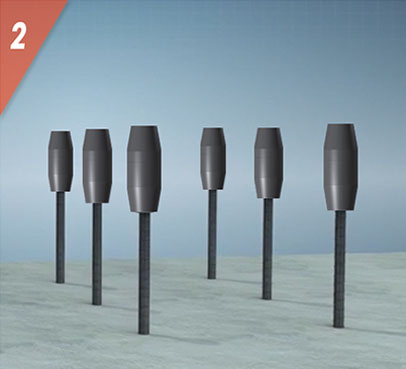

  • 할 수 있는 한 최대한 많은 수의 커플러를 2번과 같은 방식으로 우선 삽입을 합니다.

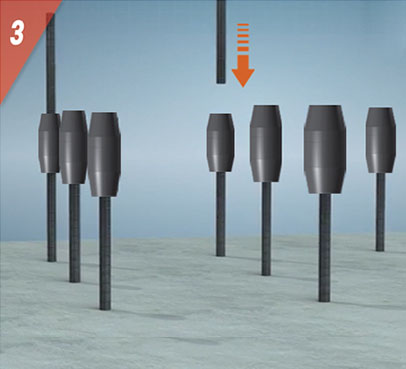

  • 연결할 철근을 하나씩 꼽혀있는 커플러에 삽입을 합니다.
    주의 : 손바닥 끼임을 방지로 철근 상단부 1.5배 위치에서 연결할 철근을 잡는다.

시공시 주의 및 체크사항

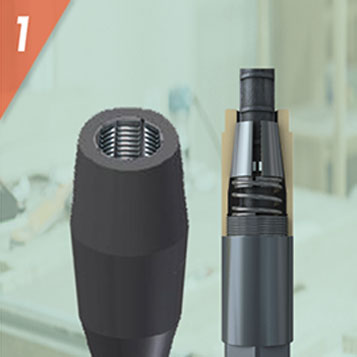

  • 커플러 내경에 안착된 편체가 모두 제 위치에 잘 배열되었는지 육안으로 확인한다.

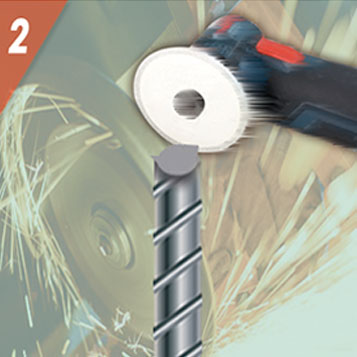

  • 완벽한 철근 체결을 위해 철근 절단 부위의 날카로운 부분은 그라인딩으로 적당히 제거한다.

  • 바닥 철근에 상부철근을 연결할 경우, 그림처럼 상부 철근 체결시 커플러에 손바닥 끼임현상 방지를 위해 충분한 거리를 확보한 후 커플러에 철근을 삽입한다.

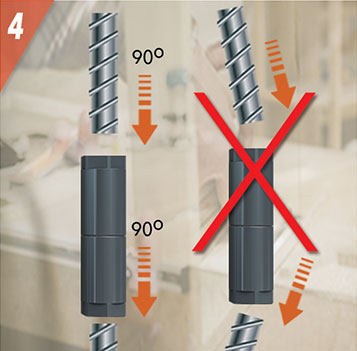

  • 상부철근을 커플러에 삽입시 비스듬한 각도로 시공할 경우 충분히 삽입이 안될 수 있으니 최대한 똑바로 90도의 방향에서 일직선으로 삽입 시공한다.

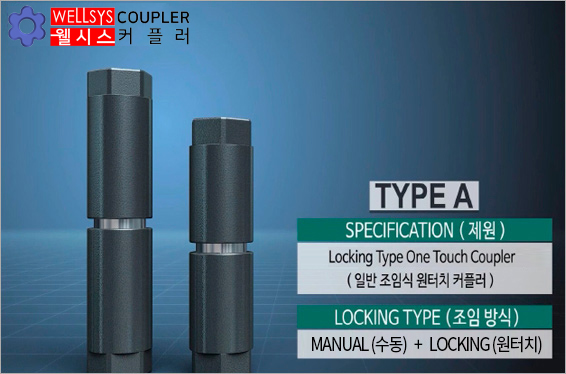

Type-A

A 타입은 수동조임을 통해 보다
튼튼한 철근 이음을 완성합니다.

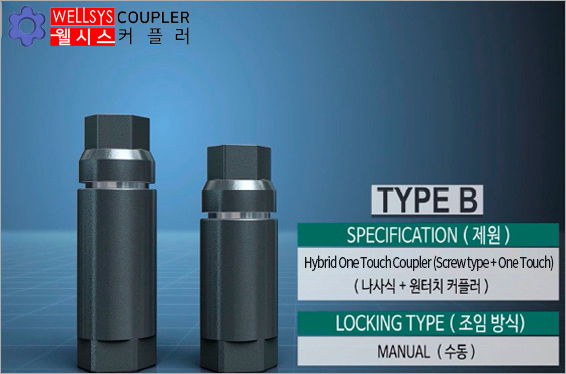

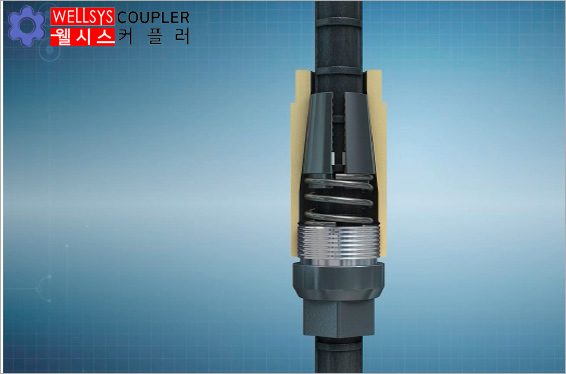

Type-B (Hybrid)

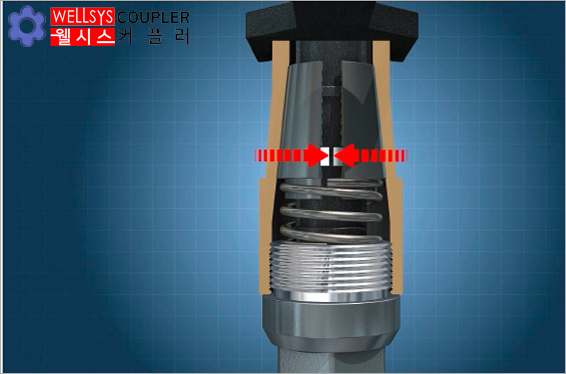

B 타입은 하이브리드 혼합형 커플러로서 수많은 철근 공급업체, 가공 업체와 함께 윈윈할 수 있는 타입으로 철근 가공 업체에서 반쪽만 나사형으로 가공하고 다른 쪽은 ONE TOUCH 커플러 형태로 체결할 수 있습니다.

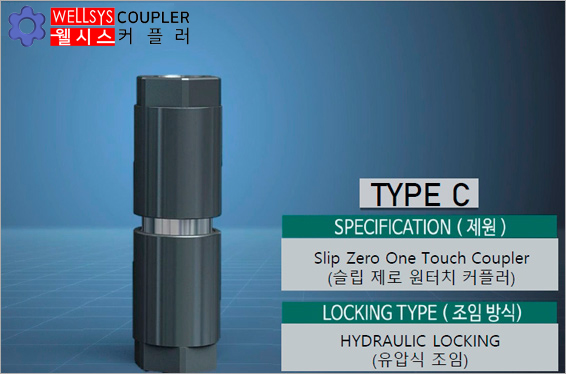

Type-C (Slip zero)

C 타입은 HIGH END 고객을 위한 품목으로 유압식 조임으로 철근을 연결 후 잔류변형량 및 내진설계를 위해 ‘잔류 병형량을 0.3mm이내로’ 구현할 수 있습니다.

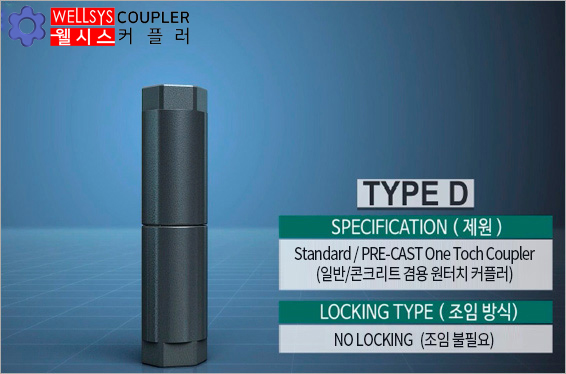

Type-D (Standard/Pre-cast)

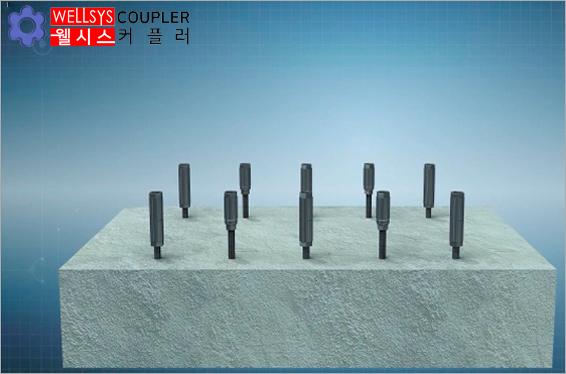

D 타입은 한번의 ONE TOUCH 로 조임할 필요없이 철근 연결이 가능한 제일 기본적인 커플러 및 PRE-CAST(조립형 콘크리트)를 위해 개발된 품목입니다.

인장테스트 결과치

종류 시험종목 규격 시험기준 시험결과 시험방법
항목 기준 단위
기계식
철근이음
커플러
인장 및 항복 D13 인장강도 626이상 N/㎟ 653 KS D 0249
항복강도 501이상 564
D16 인장강도 626이상 684
항복강도 501이상 552
D19 인장강도 626이상 659
항복강도 501이상 547
D22 인장강도 626이상 696
항복강도 501이상 567
D25 인장강도 626이상 626
항복강도 501이상 545
D29 인장강도 626이상 662
항복강도 501이상 543
D32 인장강도 626이상 663
항복강도 501이상 514

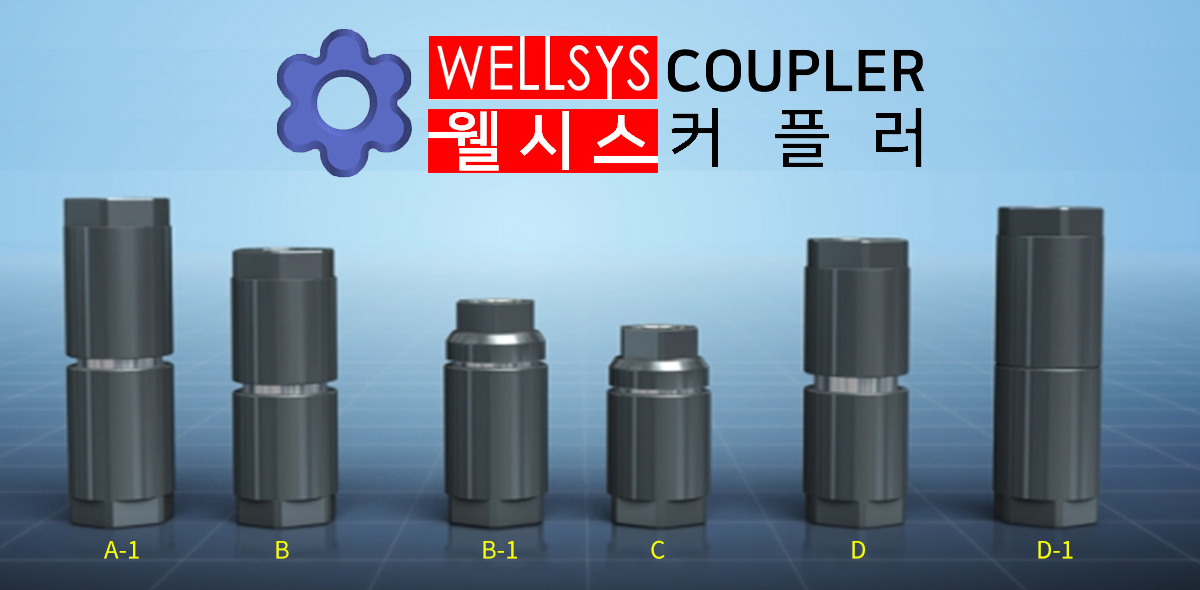

웰시스 커플러 제품 종류

TYPE(타입) BODY(하우징 유닛) SPECIFICATION(제원) LOCKING TYPE(조임 방식)
TYPE A Short Body
Long Body
일반 조임식 원터치 커플러 원터치+수동조임
TYPE B Short Body
Long Body
나사식 + 원터치 커플러 수동
TYPE C 슬립제로 원터치 커플러 유압식 조임
TYPE D Short Body
Long Body
일반/콘크리트용 원터치 커플러 조임 불필요

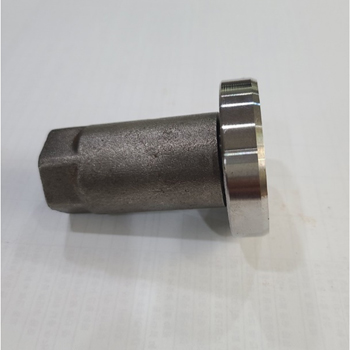

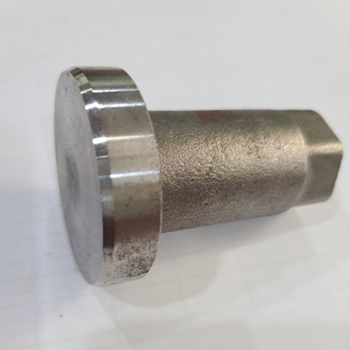

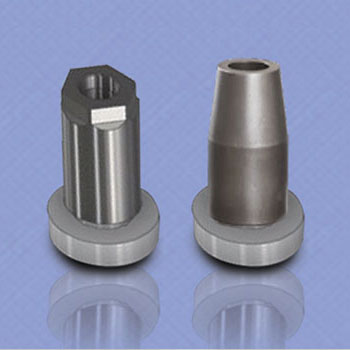

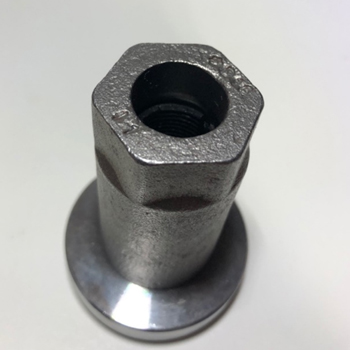

TYPE E 용접용 커플러

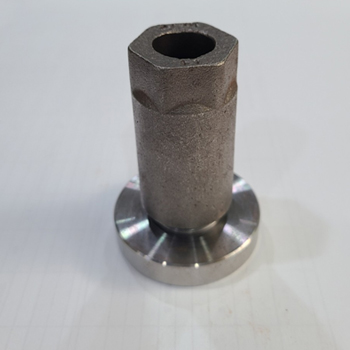

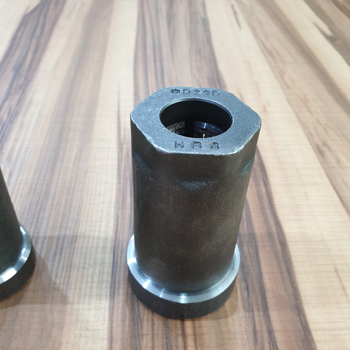

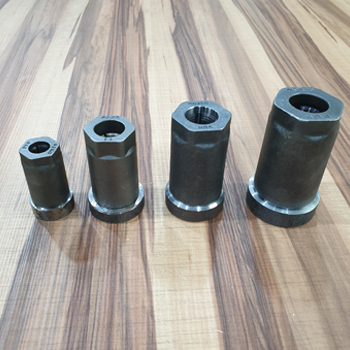

1. 용접용(정착용)커플러

2. 체결방법

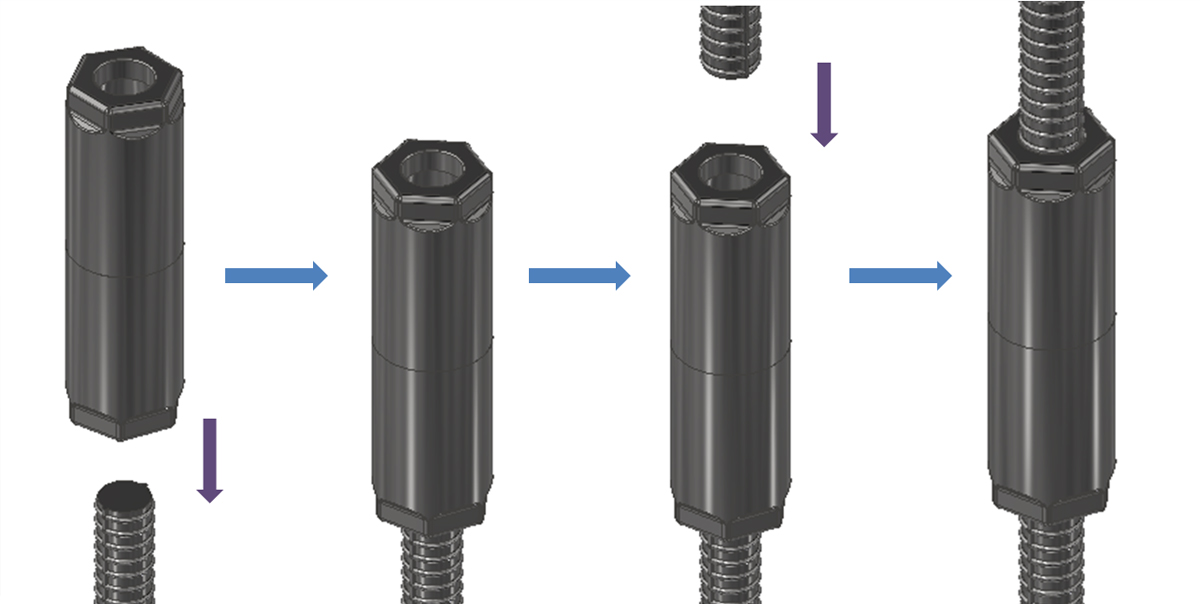

2.1 일반적 이음

철근에 커플러의 일측을 삽입하고, 이음 할 철근을 커플러의 다른 일측에 삽입한다. 철근에 별도의 가공이 필요하지 않음.

※ 철근 삽입이 잘 안될 경우 철근 끝부분을 그라인더로 갈아 준 후 삽입
2.2 철 구조물에 이음

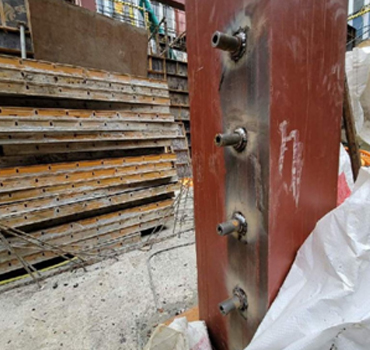

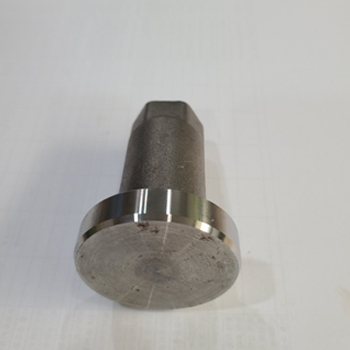

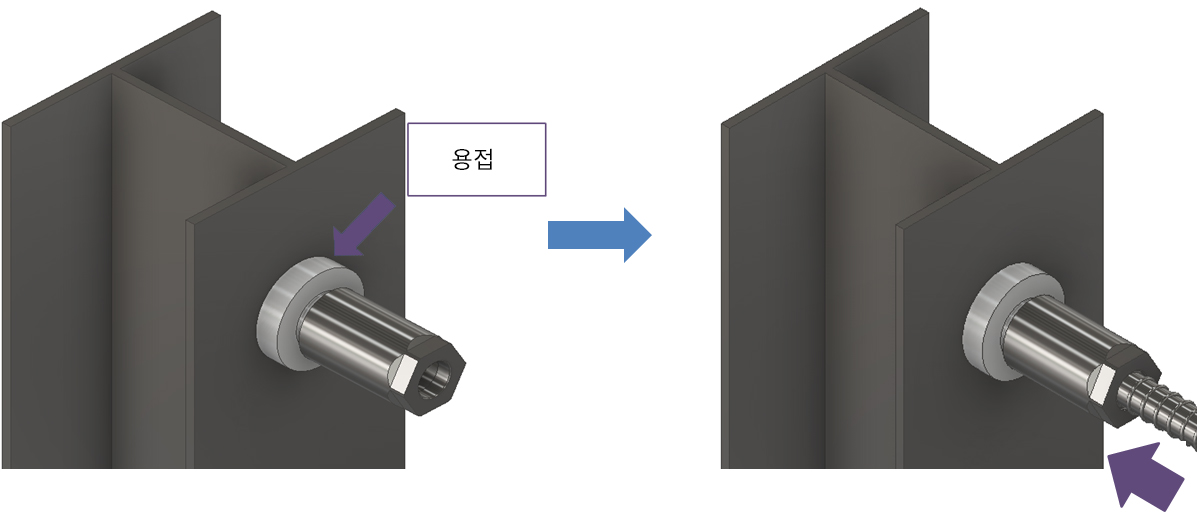

① 용접용 커플러 : 용접용 JOINT를 체결한 커플러를 철구조물에 용접하여 사용한다.

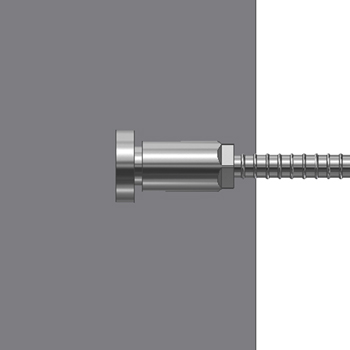

② 정착용 커플러
정착 길이를 확보하기 위하여
갈고리 시공을 하지 않으며 철근단부에 기계식 이음,
즉 원터치 커플러를 사용하여 시공한다.

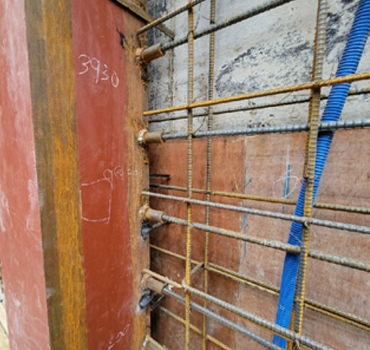

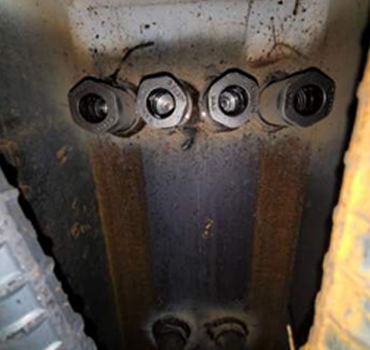

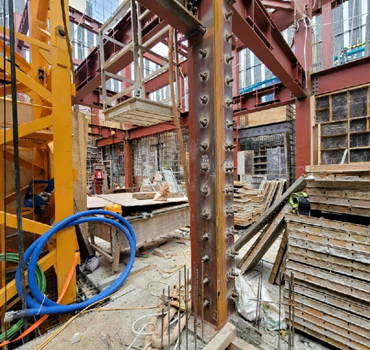

현장체결사진-2021.03 청담동 근린생활시설 공사

시험성적서 및 시공사진, 공급원 승인 서류는 사무실로 문의 바랍니다.
